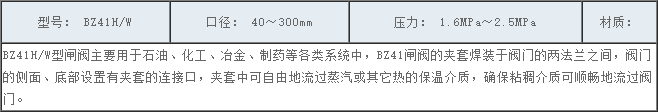

【產品用途】

BZ41型保溫閘閥主要用于石油、化工、冶金、制藥等各類系統中，BZ41閘閥的夾套焊裝于閥門的兩法蘭之間，閥門的側面、底部設置有夾套的連接口，夾套中可自由地流過蒸汽或其它熱的保溫介質，確保粘稠介質可順暢地流過閥門。

【應用規范】

● 1、設計制造按GB12234-89

● 2、結構長度按GB12221-89

● 3 法蘭尺寸按JB/T79-94

● 4、閥門檢查和試驗按GB13927

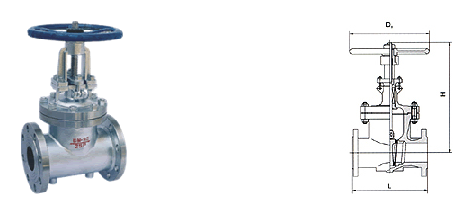

【結構圖】

【主要連接尺寸及重量】

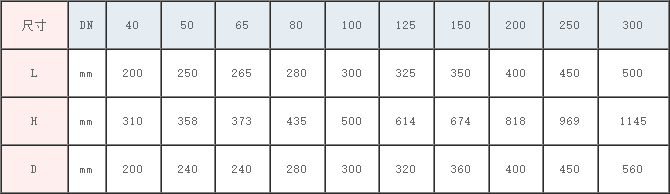

◆ BZ41H/W型保溫閘閥主要連接尺寸及重量(6.4MPa)

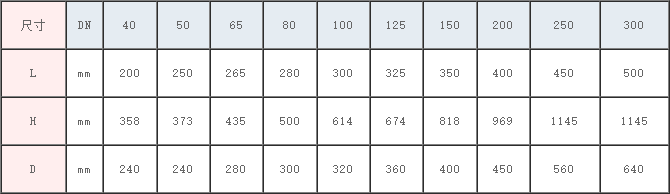

◆ BZ41H/W型保溫閘閥主要連接尺寸及重量(2.5MPa)

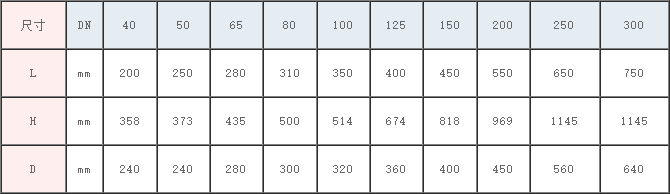

◆ BZ41H/W型保溫閘閥主要連接尺寸及重量(1.6MPa)

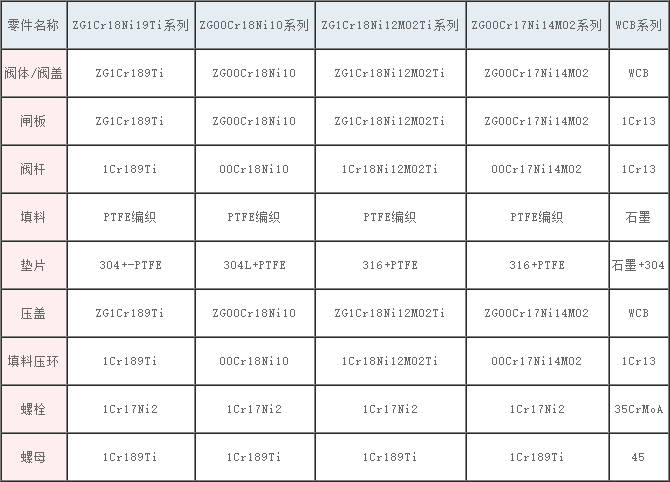

【主要零件材料】
