【產品概述】

D73H型對夾式硬密封蝶閥被廣泛用于介質溫度≤425℃的治金 、電力、石油化工、以及給排水和市政建設等工業管道上，作調節流量和載斷流體使用。該閥采用精密的J形彈性密封圈和三偏心多層次金屬硬密封結構，閥座與碟板密封面均采用不同硬度和不銹鋼制作，具有良好的耐腐蝕性，使用壽命長，本閥具有雙向密封功能，產品符合國家GB/T13927-92閥門壓力試驗標準。

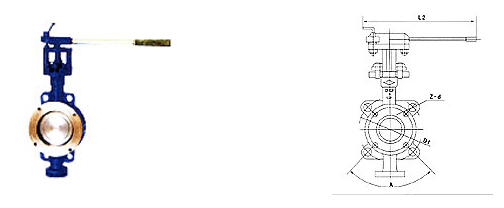

【結構圖】

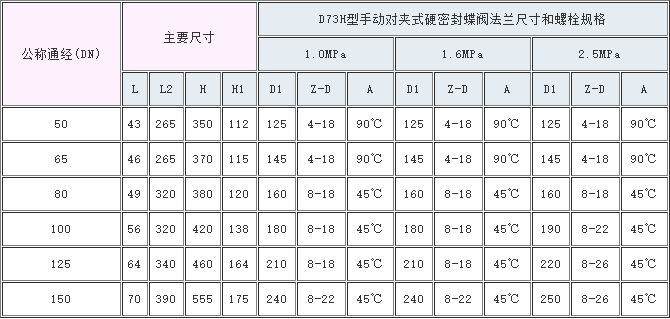

【主要外形連接尺寸】單位：mm

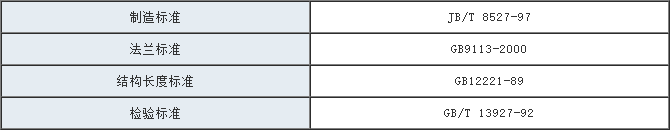

【執行標準】

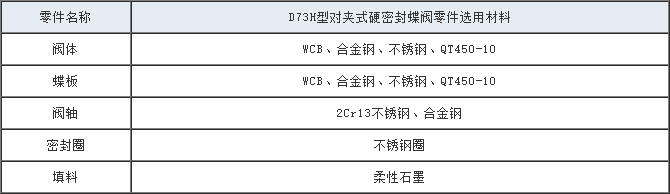

【主要零部件材料】

【主要技術參數】

【產品結構特點】

1、蝶板采用框架結構，強度高，過流面積大，流阻小。

2、整體烤漆、能有效地防止銹蝕且只要更換密封閥座密封材料，就可使用于不同介質。

3、本閥具有雙向密封功能，安裝時不受介質流向的控制，也不受空間位置的影響，可在任何方向安裝。

4、本閥結構獨特，操作靈活，省力，方便。

5、本閥采用雙偏心結構，具有越關越緊的密封功能，密封性能可靠。

6、密封副材料選用不銹鋼和丁腈耐油橡膠配對，使用壽命長。

7、橡膠密封圈即可位于閥體上，也可以位于蝶板上，可適用不同特點的介質，供用戶選擇。
